立体型・低倍率型
•低倍率下立体观察样品外观
•可从希望的角度倾斜观察
•凹凸形状大的样品也可全面聚焦

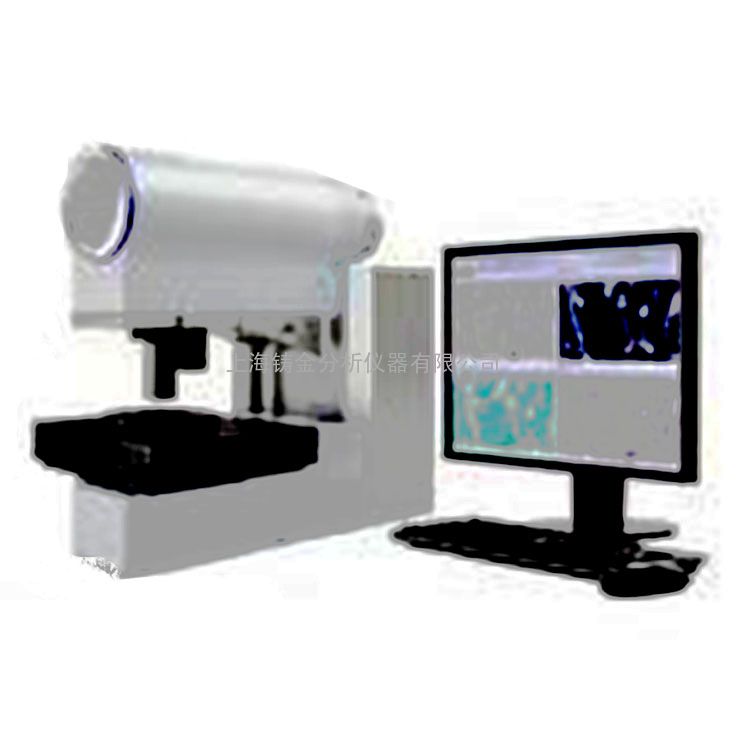

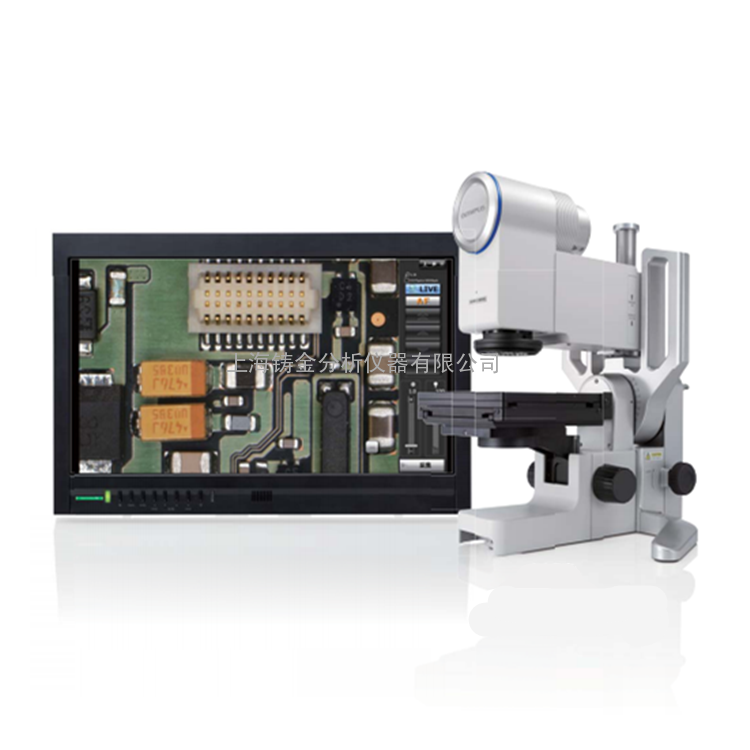

奥林巴斯 数码显微镜-视频显微镜 dsx110概述：
【观察】
▲专用物镜呈现高品质的图像
专为奥林巴斯显微镜dsx110设计制造的1x、3.6x和10x专用物镜，集合了高数值孔径、长工作距离、优良的像差校正和前所未有照明均匀性等诸多优点。
●再现高分辨率的 1800万像素影像*
olympus的高性能ccd是准确地再现我们高质量的光学系统成像性能的引擎。
*4800x3600像素，3ccd模式转换将像素提高三倍
▲宽变焦放大范围： 样品看得更清楚
光学显微镜dsx110可提供达16x的光学变焦和30x的数码变焦。在16x光学变焦的范围内，dsx110的总放大倍率从7x到1071x（使用10x专用物镜）。
▲自由角度观察功能： 无需触碰样品便可实现多角度观察
借助于dsx110的自由角度观察功能，仅需倾斜变焦头而无需触碰样品便可改变观察角度。倾斜变焦头时，稳固的低重心机身确保了图像的稳定性。
●宏观地图: 总是能发现目标
当变焦放大倍率提高时，一次所能看到的视野范围就会变小---宏观地图功能会在一个单独的宏观窗口中记录下整个的全视野图像。
▲灵活的led环形照明光源使得划伤和缺陷更易于发现
dsx110的led环形照明光源分为四部分，可实现灵活的照明控制，使得划伤和缺陷更易于发现和鉴别。
▲防反射光的led照明光源偏振镜附件
当观察高反射的样品时，光学显微镜dsx110的偏振镜附件可以控制led环形灯的反射光，确保清晰的观察。
●灵活的配置实现了性能的*大化
dsx110数码显微镜在保持优的性能的同时，在配置组合的设计上，还实现了操作的灵活性。 dsx110可以组装在透射光照明底座上，也可以组装在可对应大样品的万能支架上。
▲hdr高动态范围成像：超越人眼观察效果的高品质视觉呈现
样品的成像效果依据材料的性质、表面状况或照明方法会有所不同。dsx510佳的数码图像技术产生的多种观察方法，呈现出超越人眼观察效果的高品质图像。高动态范围成像功能（hdr）将不同曝光度下获取的合成影像与微分干涉（dic）观察法下获得的样品表面精细的高度差影像结合起来，可呈现更加精确的样品表面状况。
●wider: 可实时观察同时存在高光区和低光区的样品
视频显微镜dsx110通过wider功能解决了此问题，仅需点击一下鼠标，这个专门的影像处理功能便可处理这种高对比度差的问题。没有暗部细节的缺失。没有高光区的眩光。
●色彩增强: 仅看见需要看见的
dsx110的色彩增强功能可实现仅呈现样品上特定部分所需呈现的颜色，并同时将剩余部分的颜色变成黑白色，使得对样品缺陷的显示更为简单。
▲优化图像功能确保了任何操作者都可获得较佳的操作结果
奥林巴斯光学数码显微镜dsx110将会自动设置必要的参数来获取图像。无论是缺陷、凹凸的表面、还是异物，图像优化功能都确保能获得佳的影像。通过图像优化功能，任何人均可操作该系统——无论是新手，还是专家——并且还可为每位操作者进行用户化定制。
●可重复性：可便捷地导入所有检查（观察）的设置
奥林巴斯数码显微镜dsx110的全数字化操作，使得每次图像获取或保存的条件都会被记录下来。对于dsx110所获取的每一幅图像，操作者仅需点击一下鼠标便可从图像数据中重新获得图像获取的原始条件，实现相同条件和设置下的观察。
【拍摄】
▲获取超景深的图像或3d图像
●efi: 即使表面凹凸不平的样品，也可获得整个样品全部聚焦清晰的超景深图像
借助于其efi（景深扩展成像）功能，仅需点击一下鼠标，dsx110光学显微镜便可获得整个样品都对焦清晰的图像。在efi（景深扩展成像）过程中，随着焦点位置的上下移动，采集多张不同焦点位置的图像。在这些图像中，样品上聚焦清晰的各部分会被提取出来合成一幅整个样品都聚焦清晰的图像，实现对凹凸不平的样品的精确检查。olympus的efi图像采集速度比以往快了许多。
●3d图像: 仅需点击鼠标即可显示三维样品
仅需点击一下鼠标，dsx110便可获得样品的三维图像，从任意角度观察样品，都和样品的真实形貌完全一致。通过精细的3d影像，可以观察或测量样品表面的高度特征或凹凸程度。还可以测量高度差和体积，对样品的精确分析变得更加容易。
*获取3d图像需要3.6x 或10x物镜
▲实时全景摄影，快速获得超大视野图像
再也不会出现“超出观察视野”的问题了。通过实时全景摄影，简单移动屏幕上的样品观察位置，电动载物台就会移动样品至指定位置。随着载物台的移动，系统会实时地自动拼接多幅图像，并缝合成一幅大视野的图像。
●自动全景摄影: 仅需点击一下鼠标，便可获得大视野图像
仅需将样品放置在载物台上，然后点击一下启动程序。载物台即以螺旋形移动并自动拍摄所需的样品区域。
▪手动全景摄影: 对指定区域范围进行样品图像拼接
通过载物台前后、左右或斜向移动，在非常短的时间内获取指定区域的实时图像拼接。
▲自动图像拼接获取高质量、高附加值的图像
●高质量全景摄影
只需根据图像拼接的数量、样品长度和图像拼接起始点设定拼接模式，然后启动图像拼接程序，即可按照设定的模式执行图像拼接，并同时进行阴影校正，生成一幅高质量、高附加值的图像。
●efi景深扩展成像和3d成像的图像拼接
高质量全景摄影功能还可以和efi景深扩展成像、3d成像相结合。在大视野范围内对凹凸不平的样品进行超景深的图像拼接以及3d图像拼接。
▪改进了拼接模式和接缝处阴影校正的算法
通过*优化的拼接模式获取大范围、高分辨率和高质量的图像，并且不会产生拼接错位。
▲大量数据的自动获取
●程序化菜单: 对样品上多个注册位置的自动拍摄
通过便捷的程序化菜单功能，dsx110可在自动对焦下、对样品上的多个注册位置进行自动拍摄。
【测量】
▲丰富的测量功能
●确保佳的测量结果
数码光学显微镜dsx110的基本操作软件和3d测量软件几乎具备了工业显微镜的所有测量功能，通过简单的操作便可获得理想的测量结果。除基本软件外，另有三维测量、卡尺测量和颗粒分析等选装软件。
【分享】
▲所有数据均可实现百分百共享
●生成用户报告更为简单
数码显微镜dsx110使一切变得简单。操作者只需专注于图像采集、观察和测量，dsx110自动生成相关报告。报告模板可完全自定义化。
▪用olympus stream软件指定打印放大倍率
stream软件的报告功能可按指定放大倍率打印图像。
奥林巴斯 数码显微镜-视频显微镜 dsx110技术规格：
光学显微镜dsx110 规格

主机	变焦比	光学变焦	dsxplfl3.6x/1x: 1x 至16x (*大)  xlmplfln10xdsx (配合 dsx-ledad10x): 4x 至16x (*大)
		数码变焦	17x 至 30x
	可安装物镜	dsx专用物镜	dsxplfl1x, dsxplfl3.6x, xlmplfln10xdsx dsx-ledad10x
	照明 (物镜)		led环形灯照明
	照相机	影像传感器	1/1.8英寸2.01百万像素彩色 ccd（总像素： 2.10百万像素）  总像素： 1688 (h) x 1248 (v)  有效像素 : 1628 (h) x 1236 (v)  有效像素 : 1600 (h) x 1200 (v)
		冷却方式	帕尔贴冷却
		扫描模式	逐行扫描
		帧速率	15 fps/27fps（binning模式）
		分辨率	标准 : 1194 x 1194 (1:1)/1592 x 1194 (4:3)  精细 : 1194 x 1194 (1:1)/1592 x 1194 (4:3)  超精细 : 3594 x 3594 (1:1)/4792 x 3594 (4:3)
		灵敏度	iso 100/200/400/800/1600
	精细对焦 (电动)	行程	34 mm
		分辨率	0.4 μm
	载物台对焦（手动）	行程	50 mm
	*大样品高度	标准	80 mm*1
		为了确保倾斜观察的-中心	50 mm*2
机架	倾斜机构	类型	手动，锁定/释放操作手柄
		倾斜角度	左/右 45°
载物台	dsx-ufssu (电动型)*3	行程	100 x 100 mm
		承重	1 kg
	u-sic4r2 (手动型)	行程	100 x 105 mm
		承重	1 kg
液晶显示器	尺寸		23”带触摸屏的全高清彩色液晶显示器
	分辨率		1920 (h) x 1080 (v)
重量	（主机，电动载物台，液晶显示器，控制箱，控制器）		大约36.5 kg
额定输入电源			100-120 v/220-240 v, 300 v a, 50/60 hz

*1 50 mm:与dsx-ufssu组合时（不包括bh2-whr43/晶圆托盘）
*2 20 mm:与dsx-ufssu组合时（不包括bh2-whr43/晶圆托盘）
*3 需要安装dsx-wz-stad
奥林巴斯 数码显微镜-视频显微镜 dsx110物镜：

系列	型号	齐焦距离	数值孔径	工作距离 (mm)	实际视场 (μm)*1	总倍率*2
dsx专用  物镜镜头	dsxplfl1x	167 mm	0.025	138*3	57,447-3,591	7x-107x
	dsxplfl3.6x	79 mm	0.09	50*4	15,958-997	24x-386x
	xlmplfln10xdsx   dsx-ledad10x	79 mm	0.27	30	1,437-359	268x-1,071x

*1 图像画面显示1:1对角线（出厂默认值） *2 图像画面显示1:1
*3 123 mm: 如果与dsx-poad1x组合 *4 35 mm: 如果与dsx-poad3.6x组合
