leader高性能三坐标-cruiser系列三坐标测量机产品介绍
cruiser系列—大型零部件精密检测的澳门官方123网站的解决方案

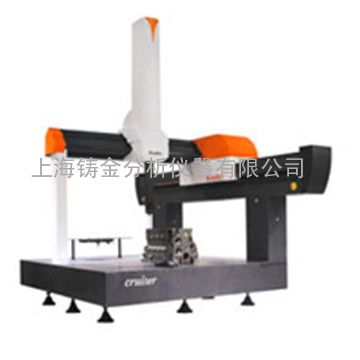

cruiser系列三坐标测量机，是大型的高性能数控坐标测量机。
通过采用计算机辅助设计、有限元分析、动态特性分析、全空间误差软件补偿等先进手段与方法，制造出具有优良刚性与稳定性的新一代数控坐标测量机。
cruiser系列三坐标测量机适合在大型产品生产现场或计量中心对各种机械零部件的尺寸和形位公差进行精密检测，从而完成零件检测、外形测量、逆向工程、过程控制以及质量管理等任务。
cruiser系列三坐标测量机采用高架桥l型结构设计，在保证空间开敞的同时确保了测量机的稳定性和优良的驱动性能，能够实现较高的运行及测量速度，使测量机在运行中的角摆、垂直度变形达到***小化，保证了测量机的高精度。
cruiser系列三次元、三坐标测量机主导轨采用槽型截面设计，空气轴承按封闭式静压导轨布局，增大了气膜刚性，提高了x向气浮导轨的精度。
cruiser系列三坐标测量机工作台、三次元、三轴导轨及立柱均选用优质花岗岩，热稳定性好、硬度高、耐磨性好，整机具有优良的稳定性。
cruiser系列三坐标测量机、三次元测量机可配置renishaw公司全系列触发式及接触式扫描测头，也可配置ls系列激光扫描机线测头、高精度激光扫描机点测头实现复杂曲面高速扫描（逆向工程）等任务。

leader高性能三坐标-cruiser系列三坐标测量机技术参数 leader高性能三坐标-cruiser系列三坐标测量机性能指标

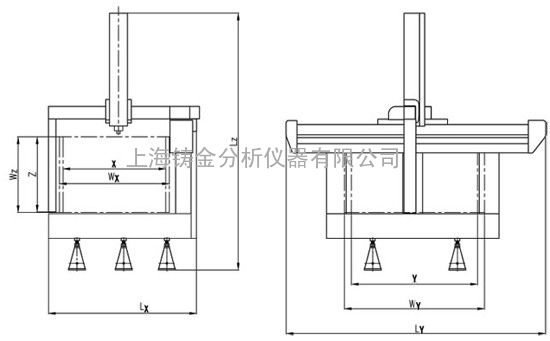

el    型号	strokes			measuring accuracy 精度指标				overall size			work envelope			weight  系统净重	part weight 被测工件***大重量
	行程范围			iso10360-2:2001/gb/t16857.2-2006				主机外廓尺寸			允许工件尺寸
	x	y	z	s		p		lx	ly	lz	wx	wy	wz
	mm	mm	mm	mpee(um)	mpep(um)	mpee(um)	mpep(um)	mm	mm	mm	mm	mm	mm	kg	kg
ncl152012	1500	2000	1200	4.0 4l/1000	4.5	2.9 3l/1000	3.0	2700	3800	4100	1700	2200	1400	9800	3000
ncl152512	1500	2500	1200	4.0 4l/1000	4.5	2.9 3l/1000	3.0	2700	4300	4100	1700	2700	1400	10900	3000
ncl153012	1500	3000	1200	4.0 4l/1000	4.8	2.9 3l/1000	3.0	2700	4800	4100	1700	3200	1400	11500	3000
ncl153512	1500	3500	1200	4.0 4l/1000	4.8	2.9 3l/1000	3.0	2700	5300	4100	1700	3700	1400	12100	3000
ncl15xx12	1500	xx	1200	from 4.0 4l/1000	from 4.5	from 2.9 3l/1000	from 3.0	2700	xx	4100	1700	xx	1400	xx	xx
ncl152015	1500	2000	1500	4.5 4l/1000	5.0	3.8 3l/1000	3.8	2700	3800	4650	1700	2200	1700	10000	3000
ncl152515	1500	2500	1500	4.5 4l/1000	5.0	3.8 3l/1000	3.8	2700	4300	4650	1700	2700	1700	11300	3000
ncl153015	1500	3000	1500	4.5 4l/1000	5.0	3.8 3l/1000	3.8	2700	4800	4650	1700	3200	1700	12200	3000
ncl153515	1500	3500	1500	4.5 4l/1000	5.0	3.8 3l/1000	3.8	2700	5300	4650	1700	3700	1700	14000	3000
ncl15xx15	1500	xx	1500	from 4.5 4l/1000	from 5.0	from 3.8 3l/1000	from 3.8	2700	xx	4650	1700	xx	1700	xx	xx
ncl163015	1600	3000	1500	4.8 5l/1000	5.0	4.5 3l/1000	4.5	2800	4800	4650	1800	3200	1700	13200	3000
ncl163515	1600	3500	1500	4.8 5l/1000	5.0	4.5 3l/1000	4.5	2800	5300	4650	1800	3700	1700	15000	3000
ncl16xx15	1600	xx	1500	from 4.8 5l/1000	from 5	from 4.5 3l/1000	from 4.5	2800	xx	4650	1800	xx	1700	xx	xx

电源电压(power voltage):220v         温度范围(temperature range):18-22℃
空气压力(air pressure):0.7-1.0mpa    温度变化(hourly temperature cycle):1℃/h
过滤精度(filter accuracy):0.3μm     温度梯度(thermal gradient):1℃/m
空气流量(air supply):0.12-0.45m3/min 湿度范围(relative humidity):55%-65%
