leader navigator系列三坐标测量机产品介绍：
navigator系列—针对超大型工件的精确测量

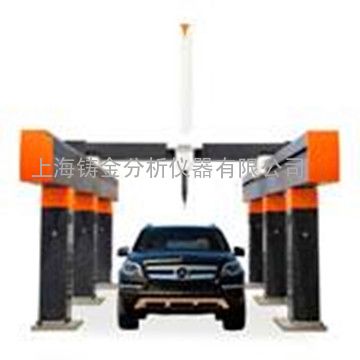

navigator系列龙门式三坐标测量机，适用于超大型工件的精密测量，如汽车、航天、航空、船舶和大型模具等工业领域的测量。
-采用双高架龙门结构，三轴导轨均采用优质 “泰山青”花岗岩，因而三轴具有相同的温度特性和抗时效变形能力
-z轴采用德国festo气动平衡，并具有自保护装置，提高了z向的运动特性
-先进的德国柔性同步齿型带传动,无间隙，高强度，确保测量机运行无噪音，定位迅速准确。
-高精度高气膜刚性的自清洁式预载荷红宝石气浮轴承
-三轴均采用进口大功率驱动器、电机及新型双级带减速器，确保传动准确，迅速。
-测量系统：进口 renishaw 金属光栅尺。
-气动系统、传动及驱动系统控制系统均采用世界****产品
navigator系列龙门式三坐标测量机具有高精度、高强度、高刚性与高稳定性特点，适合于车间环境。
navigator系列龙门式三坐标测量机，具有多种安全保护装置，操作安全性高；选配温度自动补偿系统，全空间几何误差补偿，双光栅双驱动系统确保ncg系列测量机以简单的机械结构也能获得高可靠性和高性能。
navigator系列龙门式三坐标测量机，可配置renishaw公司全系列触发式及接触式扫描测头，也可配置ls系列激光线扫描测头、高精度激光点扫描测头实现复杂曲面高速扫描（逆向工程）等任务。

leader navigator系列三坐标测量机技术参数：

• navigator系列三坐标测量机性能指标



model     型号	strokes			measuring accuracy 精度指标				overall size			weights     系统净重
	行程范围			iso10360-2:2001/gb/t16857.2-2006				主机外廓尺寸
	x	y	z	s		p		lx	ly	lz
	mm	mm	mm	mpee(um)	mpep(um)	mpee(um)	mpep(um)	mm	mm	mm	kg
ncg203015	2000	3000	1500	5 5l/1000	5	3.5 4l/1000	4	3490	4770	4370	9800
ncg204015	2000	4000	1500	5 5l/1000	5	3.5 4l/1000	4	3490	5770	4370	10700
ncg205015	2000	5000	1500	5 5l/1000	5	3.5 4l/1000	4	3490	6770	4370	13490
ncg20xx15	2000	xx	1500	from 5 5l/1000	from 5	from 3.5 4l/1000	from 4	3490	xx	4370	xx
ncg253015	2500	3000	1500	6 6l/1000	6	5 5l/1000	6	3990	4770	4370	9870
ncg254015	2500	4000	1500	6 6l/1000	6	5 5l/1000	6	3990	5770	4370	10800
ncg255015	2500	5000	1500	6 6l/1000	6	5 5l/1000	6	3990	6770	4370	13560
ncg25xx15	2500	xx	1500	from 6 6l/1000	from 6	from 5 5l/1000	from 6	3990	xx	4370	xx
ncg203020	2000	3000	2000	6 6l/1000	7	5 5l/1000	6	3490	4770	5370	9810
ncg204020	2000	4000	2000	6 6l/1000	7	5 5l/1000	6	3490	5770	5370	11300
ncg205020	2000	5000	2000	6 6l/1000	7	5 5l/1000	6	3490	6770	5370	14650
ncg20xx20	2000	xx	2000	from 6 7l/1000	from 7	from 5 5l/1000	from 6	3490	xx	5370	xx
ncg255018	2500	5000	1800	8 8l/1000	8	6 6l/1000	7	3990	6770	4970	14200
ncg256018	2500	6000	1800	8 8l/1000	8	6 6l/1000	7	3990	7770	4970	15400
ncg253020	2500	3000	2000	10 10l/1000	10	6 6l/1000	7	3990	4770	5370	10600
ncg254020	2500	4000	2000	10 10l/1000	10	6 6l/1000	7	3990	5770	5370	11300
ncg255020	2500	5000	2000	10 10l/1000	10	6 6l/1000	7	3990	6770	5370	14750
ncg25xx20	2500	xx	2000	from 10 10l/1000	from 10	from 6 6l/1000	from 7	3990	xx	5370	xx
ncg306020	3000	6000	2000	10 10l/1000	10	8 8l/1000	8	4990	7770	5370	16200
ncg30xx20	3000	xx	2000	from 10 10l/1000	from 10	from 8 8l/1000	from 8	4990	xx	5370	xx

•
•    环境条件要求：
电源电压(power voltage):220v 温度范围(temperature range):18-22℃
•    空气压力(air pressure):0.7-1.0mpa 温度变化(hourly temperature cycle):1℃/h
•    过滤精度(filter accuracy):0.3μm 温度梯度(thermal gradient):1℃/m
•    空气流量(air supply):0.12-0.45m3/min 湿度范围(relative humidity):55%-65%
